| 產品中心 |
|
|
 |
| 聯系我們 |
| |
公司熱線：
0310-6899222
0310-6898512
0310-5608712
郵箱：ybjgjgs@163.com
銷售熱線：
15100051712
13373002512
15511058087
15531020576
|
|
|
|
|
| |
|
來源：緊固件廠家 作者：譽標緊固件公司 時間：2017/11/28 10:03:00 瀏覽：2554次
|
|
 |

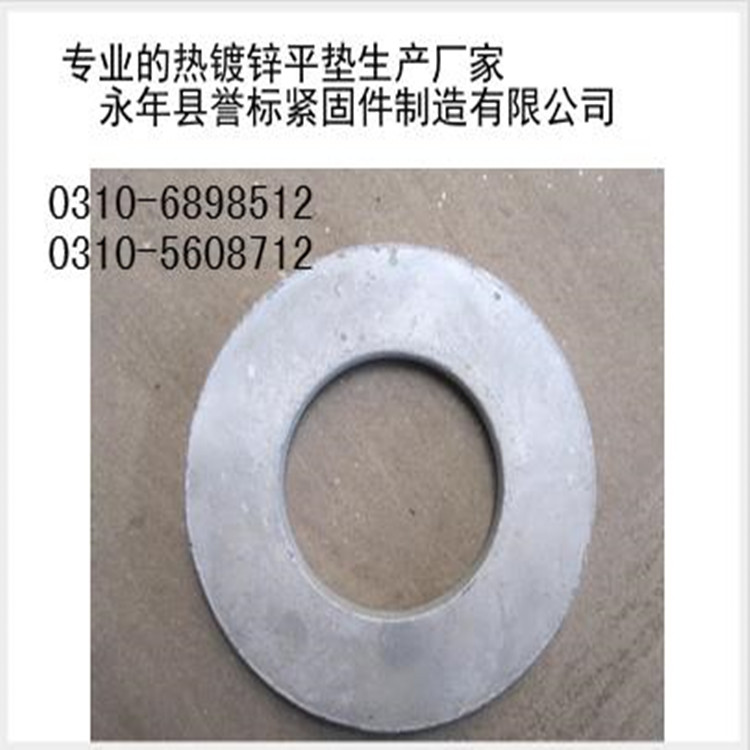

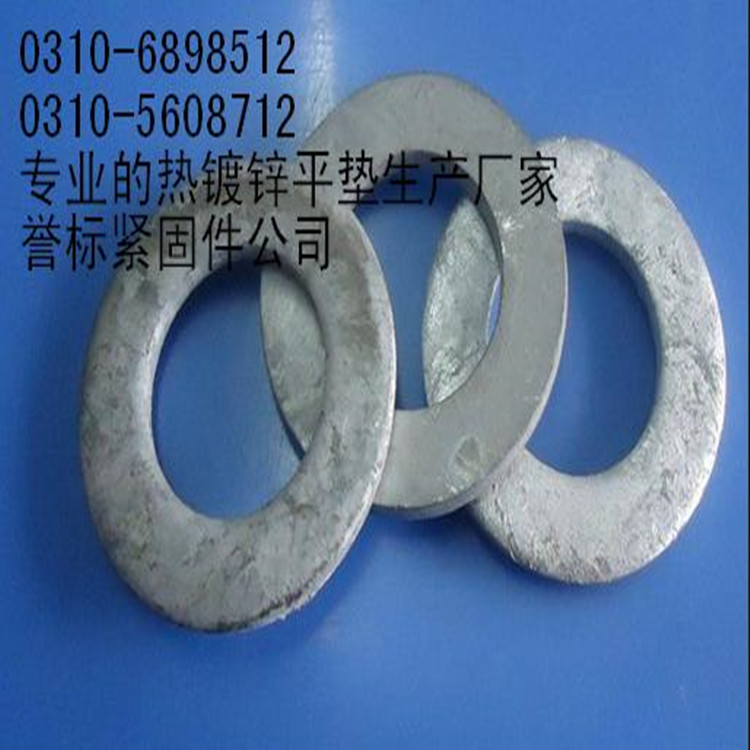

熱鍍鋅平墊|熱鍍鋅平墊廠家
熱鍍鋅平墊定義
平墊圈通常是各種形狀的薄件，用于減少摩擦、防止泄漏、隔離、防止松脫或分散壓力。 許多材料和結構中都有這種部件，用于履行各類相似的功效。
熱鍍鋅平墊圈的作用方式以及制造工藝說明：
受螺紋緊固件的材料與工藝，螺栓等緊固件的支承面不大，因此為減小承壓面的壓應力保護被連接件的表面，其采用墊圈。 為防止連接副的松動采用防松的彈簧墊圈和多齒形鎖緊墊圈、圓螺母止動墊圈以及鞍形、波形、錐形彈性墊圈。平墊圈主要用于減小壓強，當有的部位擰緊軸向力很大時，易使墊圈壓成碟形，這時可改用材料和提高硬度來解決。
平墊圈標準有多少讓永年譽標緊固件公司介紹：
我國平墊圈標準共有9項，從2000-2002年分別批準發布了GB/T97.3－2000、GB/T5286－2001、GB/T95－2002、GB/T96.1－2002、GB/T96.2－2002、GB/T97.1－2002、GB/T97.2－2002、GB/T97.4－2002及 GB/T5287－2002 等平墊圈標準。
根據平墊圈性能等級，筆者推薦使用材料：
對于100HV級的可選用ST12、ST13及Q235、Q215、Q195等等，表面硬度可達到110HV左右；對于140HV級的可選用 08F、08Al及10、10F等等，表面硬度可達到140HV左右；對于200HV和300HV級的應選用45、50、60、70鋼或65Mn鋼，可通過熱處理淬火回火達到200～300HV和300～400HV技術要求。由于根據標準對于100HV 、140HV級的平墊圈可用低碳鋼制造。一般企業在選用材料時大多數是采用寶鋼材料，便于冷沖壓。下面對Q/BQB403-2003寶鋼標準作一點簡述。（1）對牌號進行了修改和整合，牌號由常用8種，整合為5種。St12改為DC01；ST13改為DC03；St14、St15改為DC04；BSC2改為DC05；St16、St14-T、BSC3改為DC06。（2）表面質量級別由兩種修改為三種：
較精整表面（FB），表面允許有少量不影響成型性及涂、鍍附著力的缺，如輕微的劃傷、壓痕、麻點、輥印及氧化色等。精整表面（FC）產品二面中較好的一面無肉眼可見的明顯缺欠，另一面須至少達到 FB 的要求。精整表面（FD）產品二面中較好的一面不得有任何缺欠，即不能影響涂漆后的外觀質量或電鍍后的外觀質量，另一面須至少達到FB的要求。（3）表面結構由四種修改為兩種，并增加了表面粗糙度的控制值。表面結構為麻面（D）時的平均粗糙度Ra按0.6μm。（4）取消了五種牌號化學成分中Si和殘余元素的規定，對C、S、Alt 等元素的含量進行了修改。
熱鍍鋅平墊的包裝方式
譽標緊固件公司的熱鍍鋅平墊包裝方式采用的是四層編織袋包裝，還有箱裝，還有出口包裝等。
|
| |
| 上一篇：
熱鍍鋅螺母
下一篇：
雙頭螺絲，高強度雙頭螺栓 |
|
 |
|
